液體渦輪流量傳感器是將管道中液體的流量轉換成電脈沖信號、并經過顯示儀表或計算機系統處理來完成對管道中液體流量的測量或總量計量。渦輪流量?jī)x表包括液體渦輪流量傳感器、液體渦輪流量變送器和現場顯示渦輪流量計等,屬于速度式流量?jī)x表。適用于清潔液體的測量，可用來測量封閉管道中的體積流量或總量。具有結構簡單、輕巧、精確度高、復現性好、反應靈敏、安裝維護使用方便等特點，廣泛應用于石油、化工、供水、食品、制藥及科研試驗等行業，是流量計量和節能的理想儀表。

      當流體流經儀表時，推動表內葉輪旋轉，然后通過葉輪與信號檢測器之間的磁耦合，將流體的流速轉換為電脈沖信號輸出，通過放大器放大整形并傳輸給顯示儀表，即達到對流體的體積流量或總量的測量目的。

      在一定的流量范圍內，脈沖頻率f與流經傳感器的液體的體積流量Q成正比。流量方程式為：Q=f/K
      式中：f—脈沖頻率
                K—傳感器的儀表系數【1/L】由“校驗單”給出。

 ? 傳感器執行專業標準：JB/T9246-1999渦輪流量傳感器
 ? 被測流體溫度：普通型 -20～+120℃
                          防爆型 -20～70℃
 ? 輸入信號：兩線制輸出
                    輸出低電平IOL≈3mA
                    輸出高電平IOH≈13mA(方波)
 ? 負載電阻R(包括線路阻抗)在100～500Ω范圍內（根據所配置的顯示儀表或其它接收裝置輸入信號的要求，選擇合適的R值）

 ? 三線制輸出：VOP-P≥5V    (方波)
 ? 電源供電：兩線制:+24VDC
                    三線制:+12VDC～＋24VDC
 ? 傳輸距離：1Km

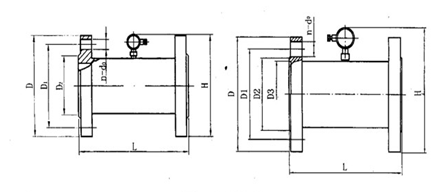

公稱通經DN mm	傳感器尺寸mm	法蘭尺寸mm					管螺紋尺寸mm
	L	H	D	D1	D2	n-do	L1	G
4	295	145						1/2
6	330	145						1/2
10	60	170						1/2
15	75	190	95	65	45	4-14	23	1
20	85	210	105	75	55	4-14	23	1
25	100	230	115	85	65	4-14	30	11/4
32	120	250	140/135	100	78	4-18	30	11/4
40	140	260	150/145	110	85	4-18	35	2
50	150	270	165/160	125	100	4-18
65	150	290	185/180	145	125	4-18
80	200	300	200/195	160	135	8-18
100	220	330	220/215	180	155	8-18
125	250	380	250/245	210	185	8-18
150	300	390	285/280	240	210	8-23
200	360	455	340/335	295	265	12-23
250	400	510	405	355	320	12-26/25
300	420	565	460	410	375	12-26/25
400	560	680	580	525	485	16-30
500	600	790	715/705	650	608	20-34
